超聲波流量計在線校準水流量儀表的方法探討

流量計的在線校準已然成為眾多企業對流量計量儀表管理的迫切需求,是衡量儀表的計量準確的一種技術保障手段。對于校準人員而言,如何根據現場的使用環境,因地制宜,找出合理的校準方法得到可靠的數據,是在線校準的重中之重。

水流量儀表廣泛的應用于企業生產、工業過程以及供熱等諸多用途中,而運行在各種現場管路上的計量儀表由于其各自所具有的特殊性,要求對其進行周期性的實驗室檢定存在一定困難。比如,口徑較大的流量計大多安裝在地下,體積龐大難以拆下,其使用條件大多也不允許長時間停水,而大口徑水計量所用的流量計性能穩定,頻繁送檢不盡合理。因此用戶對在線校準水流量儀表的需求尤為迫切,它已成為即合理又科學的技術保障手段。

為了確保儀表本身的計量準確,儀表在安裝使用前都需要送到實驗室依據相應的檢定規程進行首檢。安裝使用后,依據 ISO09001《質量管理體系》的要求,以及儀表的使用規則和檢定規程的規定,在用的流量儀表必須在受控的狀態下運行,定期進行校準。實際現場應用中,僅儀表本身準確并不一定能保證流量計量的準確。***好的解決方法就是現場校準,這是因為:

( 1) 現場的使用條件往往會偏離實驗室校準流量時的工作條件,導致測量準確度的下降;

( 2) 某些用貿易結算用的計量儀表,要求對其進行周期檢定的時間很短,頻繁的將儀表拆下送檢不僅難以實現,而且對儀表不利;

( 3) 有些使用單位如公用事業大流量輸水管線或者大型生產企業不容許隨意停水或斷流,將流量計卸下管線,導致長時間影響整體運行;

( 4) 在整個運行系統中,要判斷系統的流量測量值是否可靠,對系統中的所有流量儀表逐臺離線送檢幾乎不可能實現,因此選擇性的進行現場校準尤為必要。

現場校準流量計的方法理論上可分為三種,有水池校準法、電參數校準法和標準表法。水池校準法準確度不高,而且條件有限,不容易實現; 電參數法看似可行實則是個偽命題; 只有標準表法是切實可行的,而且是實際在用的方法。

在線校準的標準表則是選擇帶外夾式探頭的便攜式超聲流量計,由于其安裝方便,非接觸性測量,不破壞被測管線; 根據其用戶實際所用的流量點定點量傳,更好的排除了儀表原有的線性誤差。

現場校準無法達到實驗室的檢定條件和環境,因此存在著諸多影響現場校準的不利因素,如何安裝標準表,使得測量在符合各方面要求的條件下正常進行,在有限的環境中避開不利因素,提高測量的準確性,得到真實有效的測量數據,是流量計在線校準的關鍵。這里依據一些在線校準的經驗,主要歸納總結為以下幾個點:

( 1) 首先要選擇內部流體為滿管的管段,管段材質均勻質密、易于超聲波傳輸,如水平管段,垂直管段需要水流方向向上。

( 2) 選點很重要,不滿足直管段要求會存在氣泡和擾動流。安裝距離應選擇上游大于 10 倍直管徑、下游大于 5 倍直管徑以內無任何閥門、彎頭、變徑等均勻的直管段,安裝點應充分遠離閥門、泵、高壓電和變頻器等干擾源。直管段盡量越長越好,以盡可能的消除各種干擾。

( 3) 避免安裝在管道系統的***高點或帶有自由出口的豎直管道上并且流體方向向下。

( 4) 對于開口或半滿管的管道,流量計應安裝在 U 型管段處。

( 5) 充分考慮管內壁結垢狀況; 盡量選擇無結垢的管道進行安裝,如不能滿足時,可把結垢考慮為襯里以求較好的測量精度。經打磨后用測厚儀測量壁厚,如果數據混亂,則應該另換打磨點。

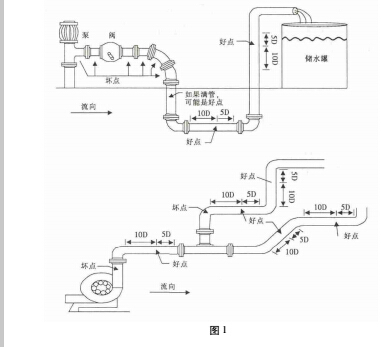

( 6) 兩個傳感器必須安裝在管道軸面的水平方向上,并且在軸線水平位置 ± 45°范圍內安裝,盡量避免安裝在管段的正上方和正下方,以防止上部有不滿管、氣泡或下部有沉淀等現象影響傳感器正常測量。如果受安裝地點空間的限制而不能水平對稱安裝時,可在保證管內上部分無氣泡的條件下,垂直或有傾角地安裝傳感器。探頭的安裝位置好壞點如圖 1 所示。


( 7) 對于大口徑的管道如果管道條件好,可實惠 V法,雖然有信號衰減,但是好把握,Z 法安裝不好把握。

( 8) 標準表在拿到現場進行校準工作之前應在實驗室相應的管徑上進行標定,如果現場口徑超出標定口徑的二倍或者二分之一,則校準數據不可信。

( 9) 如果超聲波沒有信號或者信號時有時無,不穩定,很可能是管道上方有氣體,不滿管。
