天然氣業務已在東北興起，隨之而來的天然氣貿易中常人出現一些問題，本人就因計量誤差而引起的結算爭端，為這些供用雙方提供一點解決問題的方案，但愿能被采納。

隨著遼寧省“煤改氣”項目投產的逐漸增加，由于天然氣流量計量誤差導致的問題逐年增多，出現貿易結算矛盾和爭議，導致本來和諧的供氣單位和用氣單位產生矛盾，出現結算困難的問題。

氣體羅茨流量計是一種用于計量流經封閉管道氣體流量的儀器，基于容積式測量原理，它適用于測量天然氣、城市煤氣、丙烷、氮?dú)狻⒐I(yè)惰性氣體等非腐蝕性氣體的流量，尤其在天然氣貿易計量交接過程中得到了廣泛應用。

一、氣體羅茨流量計主要特點

、度高，計量精度不受壓力和流量變化的影響，使用壽命長。第二、流量計前后不需要直管段，大大節約安裝空間，適合安裝在環境狹窄的場合。第三、配置RS-485 通信接口和專用信號集中配備器，可通過GPRS/CDMA、Internet、電話網絡組成遠程數據采集及監控系統，便于數據的集中采集及實時管理。第四、流量計防爆等級應為ExiaIICT4，防塵等級應為IP65。

二、氣體羅茨流量計工作原理

氣體羅茨流量計是一種容積式流量?jī)x表，當氣體通過流量計時，氣體在流量計入口和出口之間產生壓差，作用在與高精密同步齒輪連接在一起的羅茨輪上，促使羅茨輪旋轉。當羅茨輪旋轉時，羅茨輪與殼體內壁和壓蓋之間形成密閉空間。周期性的進氣和排氣，羅茨輪的旋轉經磁耦合器傳遞給機械計數器，從而累積流經計量腔的體積量來實現計量的目的。

三、氣體羅茨流量計性能指標

羅茨流量計專用名稱是腰輪流量計，流量計執行 JB/T 7385-1994《氣體腰輪流量計》行業標準、JJG 633-2005《氣體容積式流量計》檢定規程。

精度等級：

1.0 級 20%Qmax~ Qmax ±1.0%；Qmin~ 20%Qmax ±2.0%

1.5 級 20%Qmax~ Qmax ±1.5%；Qmin~ 20%Qmax ±3.0%

Qmax：流量計流量范圍***大值（m3/h）；Qmin：流量計流量范圍***小值（m3/h）

四、羅茨流量計的安裝

對新施工或維修后的天然氣管路，安裝流量計前必須對管路進行認真的吹掃，除去管路中的焊渣、鐵銹、泥土等雜物，否則有可能導致流量計不能正常工作或計量不準等問題出現。

氣體羅茨流量計建議采用垂直安裝方式，氣體從流量計上方進入流量計，氣體由上向下流動，這種垂直流量計安裝方式有助于轉子對污垢的自清潔能力。

五、羅茨流量計的選型

羅茨流量計***小流量一般是***大流量的1/100。我們?nèi)粘＝Y(jié)算中都是采用標準狀態氣量進行結算，選擇流量計時一定要考慮既能滿足***大用氣量時不超過流量計上線值，同時在***小流量時，也不低于選定流量計的***小值。我們?cè)谔烊粴庥?jì)量中經常出現無法選擇一塊流量計既能滿足***大值還能滿足***小值的流量計的現象；有的用戶投產初期用氣量非常小，投產1-2 年后，用氣量巨增。對于這樣的天然氣用戶建議選擇兩塊并聯的流量計，其中一塊滿足低負荷時用氣量的計量，另一塊流量計滿足高負荷時用氣量的計量。

六、羅茨流量計選型實例

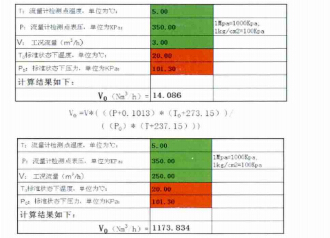

根據氣態方程為：V0=V?(P/P0)?(T0/T)，利用EXCEL 電子表格編制完成根據工況流量來計算標準狀態流量和根據標準狀態流量選擇工況流量的計算軟件。

實例，某企業選擇一塊LLQ(Z)-100A 的流量，流量范圍：3-250（Nm3/h），天然氣壓力為35kPa（表壓）,管道天然氣溫度為

5℃，計算這塊流量計標準狀態的***大流量和***小流量計值。

C9=(((C4+C7)*(C6+273.15))/((C7)*(C3+273.15)))*C5計算結果：該流量計可以滿足標準狀態氣體流量范圍：

14.08~1173.83（Nm3/h）

雖然供氣方的流量計是雙方貿易交接的流量計，但建議用氣方根據自己的實際情況，也應該安裝一塊自己的流量計，對供氣方的流量計進行監督，發現問題后及時同供氣方進行溝通。供氣方同用氣方一旦出現對計量交接的流量計產生懷疑時，應將流量計送到有鑒定資質機構進行鑒定，并由鑒定單位出具鑒定報告。

天然氣流量計的選擇關系到雙方的利益，流量計的選用一定要引起供氣雙方的重視，***好在流量計初期選型時就由雙方協商確定生產廠家、技術參數等，為日后的天然氣貿易結算奠定良好的基礎。
