流量計安裝什么地方

流量計安裝什么地方?正確地選擇安裝點和正確安裝流量計都是非常重要的環節,若在安裝環節失誤輕者影響測量精度,重者會影響傳感器的使用壽命,甚至損壞流量計。

流量計安裝什么地方

正確地選擇安裝點和正確安裝流量計都是非常重要的環節,若在安裝環節失誤輕者影響測量精度,重者會影響傳感器的使用壽命,甚至損壞流量計。

一、電磁流量計

1.我們在選擇直管段的,不管管徑大小多大,必須要確保前十后五的       直管段要求,那么在使用之后才能確保電磁流量計的精度要求。

2.就安裝的環境要求,盡量避開太陽的直射,因為夏天氣溫比較高,  勵磁線圈容易絕緣體的破壞。

3.安裝的位置應該遠離電機,防止有干擾信號,出現表頭波動很大;

4.安裝位置也很重要,我給大家看張圖更加明確一些:

5.一定要保證液體的滿管狀態,有些客戶說了,怎么測量不準啊?怎么數值偏差很大啊,你看看你自己管道是不是滿管,是不是里面有空氣。

6.盡量遠離有氨氣、酸霧腐蝕性空氣的場所。如果現場環境條件不能滿足,用戶在定貨時可以提出,本公司將設法給予解決。

7.接電要注意電流的穩定性,還有24V直流電和220V交流電的區分,電池供電就不用考慮了,也不會帶輸出。

二、超聲波流量計

超聲波流量計也是比較常見的流量計,它的安裝在所有流量計的安裝中是最簡單便捷的,只要選擇一個合適的測量點,把測量點處的管道參數輸入到流量計中,然后把探頭固定在管道上即可。

安裝步驟

1.確定兩探頭距離,按要求確定好直管段的基本位置后,在水平(或垂直)管道的兩側,在水平±45°以內確定其中一個探頭位置,并進行局部的打磨拋光,大約為(L)+200mm圓周表面內做到無銹蝕、無麻點。用皮尺緊貼管壁圍出管道外周長,計算出管道外徑,用測厚儀測出管壁厚度。

將管道參數輸入主機,計算安裝距離,定出兩個探頭的位置,安裝距離為(FLW51Z型)兩個探頭的中心距,中型探頭為兩前端面之間的距離。

注意:兩個探頭一定要保證在同一軸面上。

2.制作定位紙:取一條長4D、寬200mm(或D)的矩形紙帶,在距邊緣約100mm處畫一條線。

將定位紙的一邊經過打磨的中間部分環繞管路一周,注意要把紙兩邊互相重合對齊,才能使所劃的線與管軸相平行;此時用皮尺沿著紙帶外邊緣緊貼管壁圍出管道外周長,計算出管道外徑,將管道參數輸入主機,計算出安裝距離,定出兩個探頭的位置。

延長定位紙上的直線在管道上劃一直線,與定位紙一邊緣相交點為A,與定位紙另一邊緣相交點為B。

在定位紙邊緣上做好A點、B點及重合點A'點、B'點的標記。

取下定位紙,展開鋪平,取AA'中點E,BB'中點F,連接EF畫線。從點E開始,在所畫直線上量出安裝距離L,從而決定出C點。

然后再把定位紙以A點為基準,重新環繞管路一周。根據定位紙上的A點、C點,在管線上進行定位。這樣A、C兩點為安裝位置;局部打磨拋光,安裝另一側探頭。

3.確定好安裝位置后,將探頭涂上耦合劑,固定一側探頭。另一側探頭緊貼管壁,然后認真調整探頭,觀察信號強度等參數,找到最佳測量點。超聲波流量計信號調整好以后,用所配卡具將探頭固定好,注意不要使鋼絲繩傾斜,以免拉動超聲波流量計探頭,使探頭移位,再用硅膠將探頭與管道接觸的四周封住。在膠未干之前必須注意探頭防水(信號線的外屏蔽線必須可靠接地),最后再檢查一遍安裝距離和信號等相關參數是否準確。

三、渦街流量計

渦街流量計主要安裝要求是對于直管段的要求,渦街流量傳感器的上游側和下游側應有較長的直管段。

1.傳感器應水平或垂直安裝(流體的流向應自下而上)在與公稱通徑相應的管道上 。

2. 當渦街流量計用作流量調節時 ,應特別注意將流量調節閥安裝在傳感器的后面,否則在小流量時易產生射流,出現流量調節時,介質流量與閥門的開度成反比的故障現象 。

3.渦街流量計在安裝時其上游和下游應配置一定長度的直管段 。

4.渦街流量計不能安裝在有強烈震動的管道上 ,以免影響測量準確度 。

5.渦街流量計安裝在高溫管道上時,傳感器必須 垂直向下安裝 。

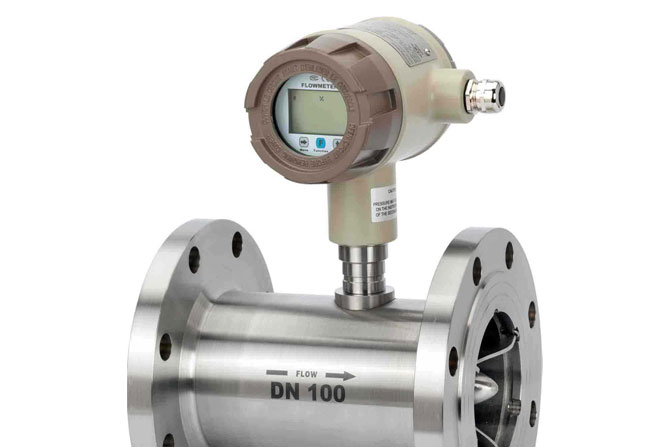

四、渦輪流量

渦輪流量計在安裝時,應注意遠離外界電場、磁場,必要時應采取有效的屏蔽措施,以避免外來干擾。

(1)安裝渦輪流量計前,管道要清掃。被測介質不潔凈時,要加過濾器。否則渦輪、軸承易被卡住,測不出流量來。

(2)拆裝流量計時,對磁感應部分不能碰撞。

(3)投運前先進行儀表系數的設定。仔細檢查,確定儀表接線無誤,接地良好,方可送電。

(4)安裝渦輪流量計時,前后管道法蘭要水平,否則管道應力對流量計影響很大。

(5)變送器的電源線采用金屬屏蔽線,接地要良好可靠。電源為直流24V,650Ω阻抗。

(6)變送器應水平安裝,避免垂直安裝,并保證其前后有適應的直管段,一般前10D,后5D

(7)保證流體的流動方向與儀表外殼的箭頭方向一致,不得裝反。

(8)被測介質對渦輪不能有腐蝕,非凡是軸承處,否則應采取措施。

(9)注重對磁感應部分不能碰撞。
