橢圓齒輪流量計原理應用場合
橢圓齒輪流量計利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復的充滿和排放該體積部分流體的次數來測量流體體積總量，接下來華云儀表為大家整理橢圓齒輪流量計原理應用場合。
一、橢圓齒輪流量計的工作原理
LY-LC系列橢圓齒輪流量計的測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼(計量室)所構成，橢圓齒輪在被測介質的壓差△p=pl-p2的作用下，產生作用力矩使其轉動。

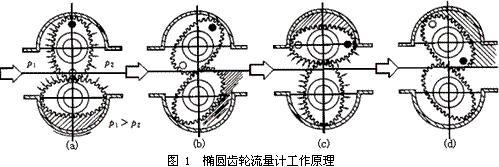

在(a)所示位置時，由于P1>P2，在P1和P2的作用下所產生的合力矩使輪1產生順時針方向轉動，把輪1和殼體間的半月形容積內的介質排至出口，并帶動輪2作逆時針方向轉動，這時1為主動輪，2為從動輪，在(b)上所示為中間位置，1和2均為主動輪。
而在（c）上所示位置，P1和P2作用在1輪上的合力矩為零，作用在2輪上的合力矩使2輪作逆時針方向轉動，并把已吸入半月形容積內的介質排至出口，這時2為主動輪，1為從動輪，與(a)上所示情況剛好相反．如此往復循環，輪1和輪2互相交替地由一個帶動另一個轉動，將被測介質以半月形容積為單位一次一次地由進口排至出口。
顯然，圖上(a)、(b)、(c)所示，僅僅表示橢圓齒輪轉動了1/4周的情況，而其所排出的被測介質為一個半月形容積。所以，橢圓齒輪每轉一周所排比的被測介質量為半月形容積的4倍，則通過橢圓齒輪流星計的體積流量Q為：
Q=4nυ0
式中：
n——橢圓齒輪的旋轉頻率(轉/秒)；
υ0——半月形部分的容積(貝。)
這樣，在橢圓齒輪流量計的半月形容積υ0一定的條件下，只要測出橢圓齒輪的旋轉速度n，便可知道被測介質的流量。
二、橢圓齒輪流量計應用事項

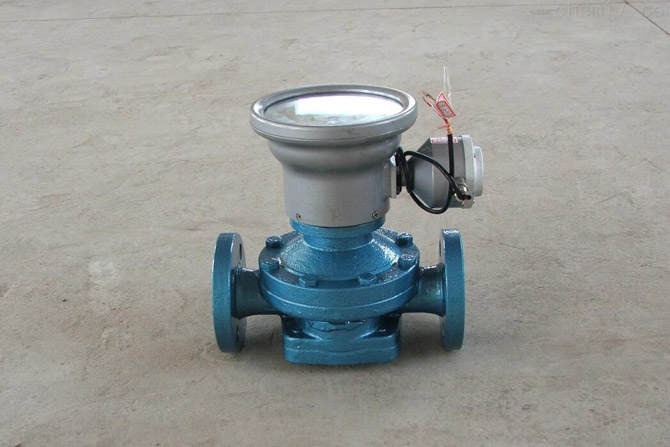

橢圓齒輪流量計是用來測量液體流量的精密儀表，系直讀累積式儀表，是計量流經管道內液體流量總和的容積式流量計。
產品選用機械顯示表頭和電子顯示表頭兩種計數機構，顯示表頭具有顯示累積流量、瞬時流量及回零功能，可實現現場顯示和遠傳控制。
對于不同的測量介質(酸、堿、有機液、油品、食品等），流量計可以選用不同的材料（鑄鋼、不銹鋼和316）制造，適用于化工、石油、醫藥、電力、冶金和食品等工業部門的流量計量工作。帶發訊功能的流量計能與本公司的系列流量積算儀等儀表配套，便于集中檢測，輸出標準信號，作自動控制和數據處理等用，并可直接與計算機聯網。
橢圓齒輪流量計應用事項：
1、安裝前應徹底清洗管道，并在流量計前安裝過濾器，以防止雜物進入流量計。被測液體含有氣體時，應安裝空氣分離器。
2、應注意必須把流量計的橢圓齒輪軸安成水平位置，即表盤與地平面垂直。調節流量和啟動，關閉的閥門應分別安裝在流量計的進出口端。
3、流量計殼體上箭頭指向應與被安裝管道的液體流動方向一致。
4、連續流程的管道，安裝流量計的水平管道應裝有旁路閥，以便定時清洗、檢修。在垂直管道上流量計，應裝在旁路管道中以防止雜物落入儀表內。
5、橢圓齒輪流量計在正確安裝的條件下，為便于讀數，可根據需要將計數器旋轉180o或90o
6、嚴禁用水測試流量計。
7、啟動或停止時，啟閉閥門應緩慢，防止突然沖擊，并應防止倒流。
8、流量計進行檢修時，不得將后蓋拆卸，以免重裝時產生精度變化而影響以便準確度。
三、橢圓齒輪流量計的優點和缺點
優點
（1）計量室保持一定體積，很少受紊流及脈動流量的影響，因此計量精確度高。一般測量精確度可達0.5%R，特殊測量精確度可達0.2%R。通常在昂貴介質或需精確計量的場合使用。（橢圓齒輪流量計）
（2）受測量介質的黏度等物理性質、流動狀態的影響小，特別適用于獎狀、高黏度液體計量，對低黏度流體也適用，還可測量其他流量計不易測量的脈動流量，適用面廣，范圍度寬。
（3）結構簡單可靠，并且使用壽命長。
（4）耐高溫高壓。
（5）安裝要求不高，流動狀態變化對測量精確度影響小，故對流量計前后的直管段無嚴格要求。
（6）容易做到就地指示和遠傳。
缺點
（1）橢圓齒輪流量計結構復雜，體積大，笨重，尤其大口徑容積式流量計體積龐大，故一般只適用于中小口徑。與其他幾類通用流量計（如差壓式、浮子式、電磁式）相比，容積式流量計的被測介質種類、介質工況（溫度、壓力）、口徑局限性較大。
（2）由于高溫下零件熱膨脹、變形，低溫下材質變脆等問題，容積式流量計一般不適用于高低溫場合。目前可使用溫度范圍大致在-30~160℃，壓力最高為10Mpa。
（3）大部分容積式流量計儀表只適用潔凈單相流體，含有顆粒、臟污物時上游需裝過濾器，既增加壓損，又增加維護工作；如測量含有氣體的液體必須裝設氣體分離器。
