與熱電偶的測溫原理不同的是，熱電阻是基于電阻的熱效應進行溫度測量的，即電阻體的阻值隨溫度的變化而變化的特性，下面華云儀表為大家介紹熱電阻的原理。





熱電阻工作原理是什么



金屬熱電阻的電阻值和溫度一般可以用以下的近似關系式表示，即 Rt=Rt0[1+α（t-t0）] 式中，Rt為溫度t時的阻值；Rt0為溫度t0（通常t0=0℃）時對應電阻值；α為溫度系數。



半導體熱敏電阻的阻值和溫度關系為Rt=AeB/t 式中Rt為溫度為t時的阻值；A、B取決于半導體材料的結構的常數。



相比較而言，熱敏電阻的溫度系數更大，常溫下的電阻值更高（通常在數千歐以上），但互換性較差，非線性嚴重，測溫范圍只有-50~300℃左右，大量用于家電和汽車用溫度檢測和控制。金屬熱電阻一般適用于-200~500℃范圍內的溫度測量，其特點是測量準確、穩定性好、性能可靠，在程控制中的應用極其廣泛。



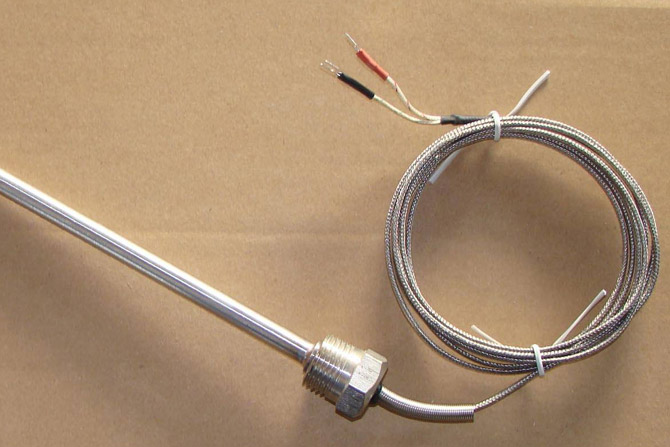

熱電阻的結構



（1）精通型熱電阻



從熱電阻的測溫原理可知，被測溫度的變化是直接通過熱電阻阻值的變化來測量的，因此，熱電阻體的引出線等各種導線電阻的變化會給溫度測量帶來影響。為消除引線電阻的影響一般采用三線制或四線制。



（兩線制：兩根線及傳輸電源又傳輸信號,也就是傳感器輸出的負載和電源是串聯在一起的，電源是從外部引入的，和負載串聯在一起來驅動負載。 三線制：三線制傳感器就是電源正端和信號輸出的正端分離，但它們共用一個COM端。 四線制：電源兩根線，信號兩根線。電源和信號是分開工作的。）



（2）鎧裝熱電阻



鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不銹鋼套管組合而成的堅實體它的外徑一般為φ2~φ8mm。與普通型熱電阻相比，它有下列優點：①體積小，內部無空氣隙，熱慣性上，測量滯后小；②機械性能好、耐振，抗沖擊；③能彎曲，便于安裝④使用壽命長。



（3）端面熱電阻



端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面，它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。



（4）隔爆型熱電阻



隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影響而發生的爆炸局限在接線盒內，生產現場不會引超爆炸。隔爆型熱電阻可用于Bla~B3c級區內具有爆炸危險場所的溫度測量。



熱電阻的安裝方法



對熱電阻的安裝，應注意有利于測溫準確，安全可靠及維修方便，



而且不影響設備運行和生產操作。要滿足以上要求，在選擇對熱電阻的安裝部位和插入深度時要注意以下幾點：



1、為了使熱電阻的測量端與被測介質之間有充分的熱交換，應合理選擇測點位置，盡量避免在閥門，彎頭及管道和設備的死角附近裝設熱電阻。



2、帶有保護套管的熱電阻有傳熱和散熱損失，為了減少測量誤差，熱電偶和熱電阻應該有足夠的插入深度：



1）對于測量管道中心流體溫度的熱電阻，一般都應將其測量端插入到管道中心處(垂直安裝或傾斜安裝)。如被測流體的管道直徑是200毫米，那熱電阻插入深度應選擇100毫米；



2）對于高溫高壓和高速流體的溫度測量(如主蒸汽溫度)，為了減小保護套對流體的阻力和防止保護套在流體作用下發生斷裂，可采取保護管淺插方式或采用熱套式熱電阻。淺插式的熱電阻保護套管，其插入主蒸汽管道的深度應不小于75mm；熱套式熱電阻的標準插入深度為100mm。



3）假如需要測量是煙道內煙氣的溫度，盡管煙道直徑為4m，熱電阻插入深度1m即可。



4）當測量原件插入深度超過1m時，應盡可能垂直安裝,或加裝支撐架和保護套管。
