熱電阻和熱電偶的區別

好多人看到熱電阻、熱電偶就發暈,兩者看上去沒有什么區別,里面內容也都差不多,感覺都是測溫度的,無形之中會給人產生誤區,下面小編給大家介紹熱電阻和熱電偶的區別

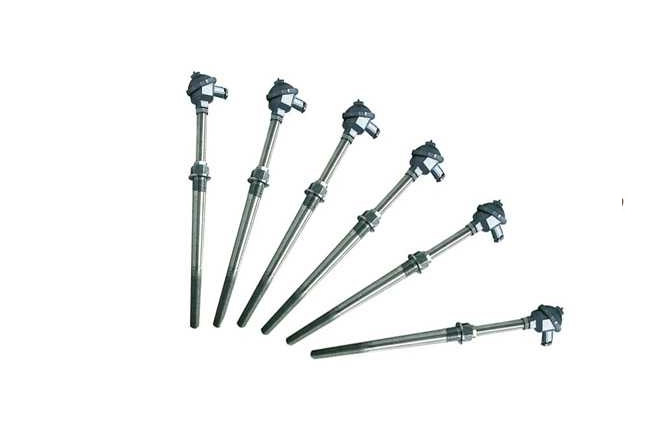

熱電阻和熱電偶的區別

其實看似簡單,里面溫度各不相同,用的材料也不同,為了大家能有一個較清晰的認知,下面瑞凌儀表為你講解熱電阻與熱電偶如何正確區分。

分度號區分

1、信號的性質,熱電阻本身是電阻,溫度的變化,使電阻產生正的或者是負的阻值變化;而熱耦,是產生感應電壓的變化,他隨溫度的改變而改變。

2、兩種傳感器檢測的溫度范圍不一樣,熱阻一般檢測0-150度溫度范圍(當然可以檢測負溫度),熱耦可檢測0-1000度的溫度范圍(甚至更高)所以,前者是低溫檢測,后者是高溫檢測。

3、從材料上分,熱阻是一種金屬材料,具有溫度敏感變化的金屬材料,熱耦是雙金屬材料,既兩種不同的金屬,由于溫度的變化,在兩個不同金屬絲的兩端產生電勢差。

4、PLC對應的熱電阻和熱電偶的輸入模塊也是不一樣的,這句話是沒問題,但一般PLC都直接接入4~20ma信號,而熱電阻和熱電偶一般都帶有變送器才接入PLC。要是接入DCS的話就不必用變送器了!熱電阻是RTD信號,熱電歐是TC信號!

5、熱電偶有J、T、N、K、S等型號,有比電阻貴的,也有比電阻便宜的,但是算上補償導線,綜合造價熱電偶就高了。熱電阻是電阻信號,熱電偶是電壓信號。

溫度區分

1、熱電阻和熱電偶測溫原理不同,熱電阻是通過電阻值隨著溫度變化而變化來測量溫度得。熱電偶是通過溫度變化時產生感應電壓的變化來測量溫度得。

2、熱電阻和熱電偶測溫范圍不一樣,熱電阻測溫范圍0-150度溫,熱電耦測溫范圍0-1000度。

3、熱電阻和熱電偶使用材料不同,熱電阻使用的是一種對溫度敏感的金屬,熱電偶使用的是兩種不同的金屬制成。

4、熱電阻比熱電偶精度高,650度以下一般用熱電阻,650度以上一般用熱電偶。

常見的熱電阻種類:

普通型熱電阻:從熱電阻測量原理可知,被測溫度的變化時直接通過熱電阻電阻值變化來測量的,通常普通型熱電阻又被稱之為云母電阻,是由感溫元件,銀絲和其他金屬融合的一種測溫元件,通過磁珠將電阻兩端分開,避免造成短路,一般直徑為φ6~φ8,加上外套管組成熱電阻。

鎧裝熱電阻:鎧裝熱電阻是由感溫元件(電阻體)、電阻絲材、氧化鎂填充物、不銹鋼套管組合而成的堅實體,它的外徑一般為φ3–φ8mm。

端面熱電阻:端面熱電阻感溫元件由特殊處理的電阻絲材繞制,緊貼溫度計表面。由電阻芯片,引線等組成。

隔爆型熱電阻:隔爆型熱電阻通過特殊結構的隔爆型接線盒,把其外殼內部爆炸性混合氣體因受到火花或電弧等影響而發生的爆炸局限在接線盒內,生產現場不會引起爆炸。

防腐熱電阻:防腐熱電阻是由常規電阻,在外套管外面套上一層防腐的氟塑料或者燒結四氟,達到防腐的效果。

耐磨熱電阻:耐磨熱電阻是由耐磨合金材料制成的耐磨套管,用于測量耐磨環境,一般用在電廠測溫。

熱電偶的種類

1、K型熱電偶鎳鉻(鎳硅(鎳鋁)熱電偶)

K型熱電偶是抗氧化性較強的賤金屬熱電偶,可測量0~1300℃的介質溫度,適宜在氧化性及惰性氣體中連續使用,短期使用溫度為1200℃,長期使用溫度為1000℃,其熱電勢與溫度的關系近似線性,是目前用量最大的熱電偶。

熱電偶的種類

2、S型熱電偶(鉑銠10-鉑熱電偶)

該熱電偶的正極成份為含銠10%的鉑銠合金,負極為純鉑。

3、E型熱電偶(鎳鉻-銅鎳[康銅]熱電偶)

E型熱電偶為一種較新產品,正極為鎳鉻合金,負極為銅鎳合金(康銅)。其最大特點是在常用的熱電偶中,其熱電勢最大,即靈敏度最高;它的應用范圍雖不及K型偶廣泛,但在要求靈敏度高、熱導率低、可容許大電阻的條件下,常常被選用;使用中的限制條件與K型相同,但對于含有較高濕度氣氛的腐蝕不很敏感。

4、N型熱電偶(鎳鉻硅-鎳硅熱電偶)

該熱電偶的主要特點:在1300℃以下調溫抗氧化能力強,長期穩定性及短期熱循環復現性好,耐核輻射及耐低溫性能好,另外,在400~1300℃范圍內,N型熱電偶的熱電特性的線性比K型偶要好;但在低溫范圍內(-200~400℃)的非線性誤差較大,同時,材料較硬難于加工。

5、J型熱電偶(鐵-康銅熱電偶)

J型熱電偶:該熱電偶的正極為純鐵,負極為康銅(銅鎳合金),具特點是價格便宜,適用于真空氧化的還原或惰性氣氛中,溫度范圍從-200~800℃,但常用溫度只在500℃以下,因為超過這個溫度后,鐵熱電極的氧化速率加快,如采用粗線徑的絲材,尚可在高溫中使用且有較長的壽命;該熱電偶能耐氫氣(H2)及一氧化碳(CO)氣體腐蝕,但不能在高溫(例如500℃)含硫(S)的氣氛中使用。

6、R型熱電偶(鉑銠13-鉑熱電偶)

該熱電偶的正極為含13%的鉑銠合金,負極為純鉑,同S型相比,它的電勢率大15%左右,其它性能幾乎相同,該種熱電偶在日本產業界,作為高溫熱電偶用得最多,而在中國,則用得較少。

7、T型熱電偶(銅-銅鎳熱電偶)

T型熱電電偶:該熱電偶的正極為純銅,負極為銅鎳合金(也稱康銅),其主要特點是:

在賤金屬熱電偶中,它的準確度最高、熱電極的均勻性好;它的使用溫度是-200~350℃,因銅熱電極易氧化,并且氧化膜易脫落,故在氧化性氣氛中使用時,一般不能超過300℃,在-200~300℃范圍內,它們靈敏度比較高,銅-康銅熱電偶還有一個特點是價格便宜,是常用幾種定型產品中最便宜的一種。
