如何用孔板流量計測蒸汽流量

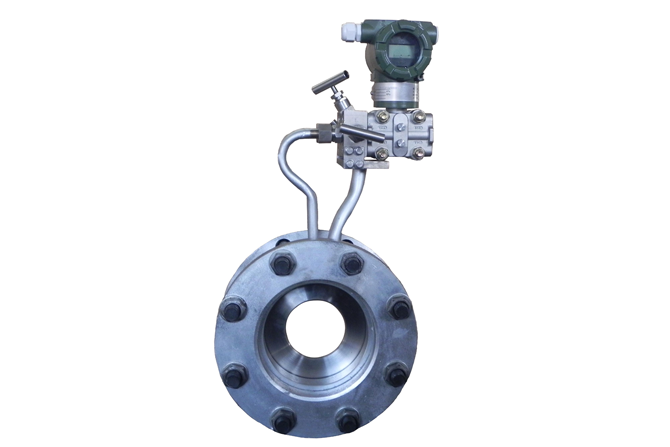

如何用孔板流量計測蒸汽流量?孔板流量計是將標準孔板與多參數差壓變送器(或差壓變送器、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置,可測量氣體、蒸汽、液體及引的流量,廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。

如何用孔板流量計測蒸汽流量

操作使用:

1、打開電源,此時若管道內沒有流量,則指示流量應為0;若管道內有流體流過時,如測量系統正常,則將正確的指示流量。否則,系統可能不正常,設備應逐項檢查。

2、一般安裝完畢后(注意:1,新裝管道經吹掃。2,變送器與導壓管內已經充滿液體,如果因故液體流失可按下述的方法充液)即可進入運行狀態。

開啟過程為:打開管道閥門,打開三閥組平衡閥,然后再開啟根部閥,三閥組導壓閥,最后關閉三閥組平衡閥,如操作次序不正確,則可能由于兩根部閥的開啟不同步,使差壓變送器單向受壓而影響其使用壽命。

3、測量蒸汽:孔板用來測量蒸汽。

4、測量液體:當孔板用來測量液體(不含氣泡)需加隔離液時:此時如差壓變送器位于管道下方;

5、測量氣體:差壓變送器位于管道上方。

6、當根部閥或取壓孔有堵塞時,可關閉三閥組,擰開堵塞側的注水孔,擰上吹掃管加壓,吹除取壓孔污物。

孔板流量計的計算公式

孔板流量計可廣泛應用于石油、化工、天然氣、冶金、電力、制藥等行業中,各種液體、氣體、天燃氣以及蒸汽的體積流量或質量流量的連續測量。但是許多人不知道孔板流量計是怎么計算出來,今天我就和大家探討一下孔板流量計的計算公式。

簡單來說差壓值要開方輸出才能對應流量 實際應用中計算比較復雜一般很少自己計算的這個都是用軟件來計算的下面給你一個實際的例子看看吧

一.流量補償概述

差壓式流量計的測量原理是基于流體的機械能相互轉換的原理。在水平管道中流動的流體,具有動壓能和靜壓能(位能相等),在一定條件下,這兩種形式的能量可以相互轉換,但能量總和不變。

以體積流量公式為例: Q v = CεΑ/sqr(2ΔP/(1-β^4)/ρ1) 其中:C 流出系數; ε 可膨脹系數 Α 節流件開孔截面積,M^2 ΔP 節流裝置輸出的差壓,Pa; β 直徑比 ρ1 被測流體在I-I處的密度,kg/m3; Qv 體積流量,m3/h 按照補償要求,需要加入溫度和壓力的補償,根據計算書,計算思路是以50度下的工藝參數為基準,計算出任意溫度任意壓力下的流量。

其實重要是密度的轉換。計算公式如下: Q = 0.004714187 *d^2*ε*@sqr(ΔP/ρ) Nm3/h 0C101.325kPa 也即是畫面要求顯示的0度標準大氣壓下的體積流量。

在根據密度公式: ρ= P*T50/(P50*T)* ρ50 其中:ρ、P、T表示任意溫度、壓力下的值 ρ50、P50、T50表示50度表壓為0.04MPa下的工藝基準點 結合這兩個公式即可在程序中完成編制。

二.程序分析

1.瞬時量

溫度量:必須轉換成攝氏溫度;即+273.15 壓力量:必須轉換成壓力進行計算。即表壓+大氣壓力

補償計算根據計算公式,數據保存在PLC的寄存器內。同時在intouch畫面上做監視。

2.累積量

采用2秒中一個掃描上升沿觸發進行累積,即將補償流量值(Nm3/h)比上1800單位轉換成每2S的流量值,進行累積求和,畫面帶復位清零功能。

孔板流量計在測量蒸汽時注意事項

孔板流量計又稱為差壓式流量計,是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀)組成。

在測量蒸汽流量時,蒸汽通常會出現兩種狀態,一種是過熱蒸汽,溫度可達到450度,還有一種是飽和蒸汽,正常溫度是150度,不會超過250度。過熱蒸汽在輸送的過程中,由于溫度、壓力的變化,特別是在過熱度不高的情況下,會出現熱量損失溫度降低的狀況,轉換成飽和蒸汽狀態,這樣就導致了氣壓減小,而出現氣體和液體混合的介質存在。

飽和蒸汽在輸送的過程由于熱量的損失很容易出現凝結的狀態,而飽和蒸汽就成立液滴和液霧的雙向流體。

在測量蒸汽流量的時候,為了減少測量蒸汽流量的誤差,就必須保持蒸汽的過熱度,這樣就會減少蒸汽的含水量,加強管道的保溫。采用孔板流量計測量蒸汽流量時,在安裝的時候必須進行檢查,若安裝不正確,將會導致蒸汽泄漏,無法正確計量,孔板流量計敷設的導壓掛管必須要進行保溫,不能安裝在室外,否則會影響測量的結果誤差。

由于蒸汽屬于特殊性質,是由熱水加溫而來,溫度非常高,若采用孔板流量計測量,除了要注意以上幾點外,根據蒸汽的特殊性質,在生產工藝方面還要改進孔板流量計的不足之處,以適應測量蒸汽流量的要求,減少不必要的誤差。
