液體渦輪流量計安裝注意事項及特點

液體渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計,具有結構簡單、輕巧、精度高、復現性好、反應靈敏,安裝維護使用方便等特點的新一代液體渦輪流量計,廣泛用于冶金、化工、石油、城建、環保、食品、冶金、供水、造紙等領域,是流量計量和節能的理想儀表。可高精度測量水、自來水、柴油、汽油和較低粘度原油等液體的體積流量,還可以用于定量控制系統的流量控制測量。

安裝注意事項

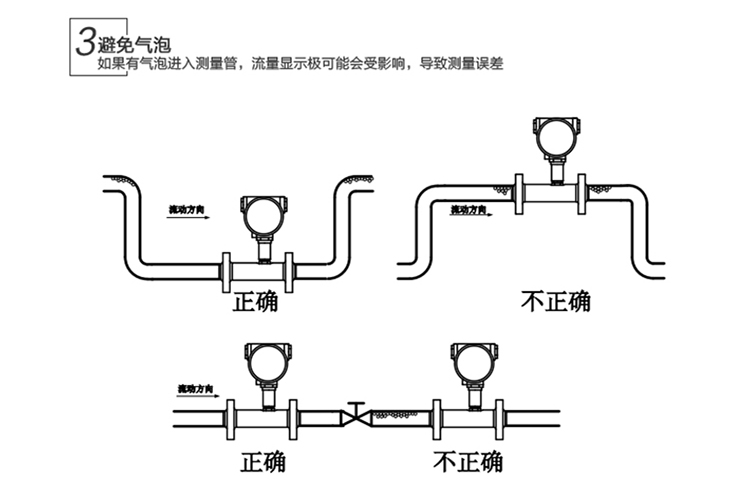

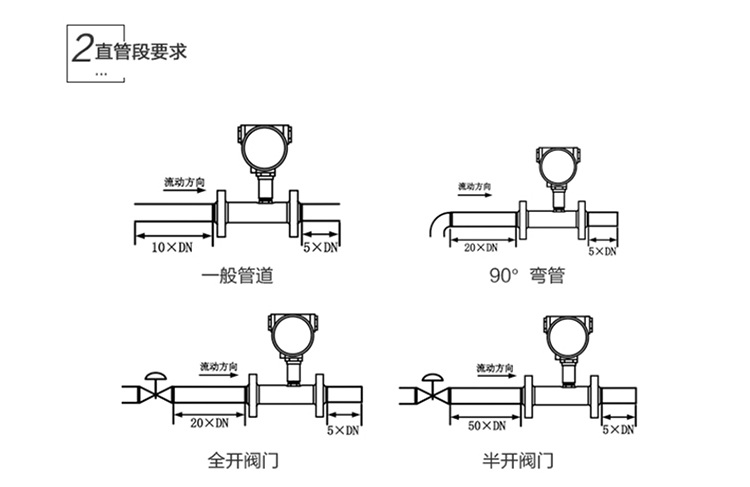

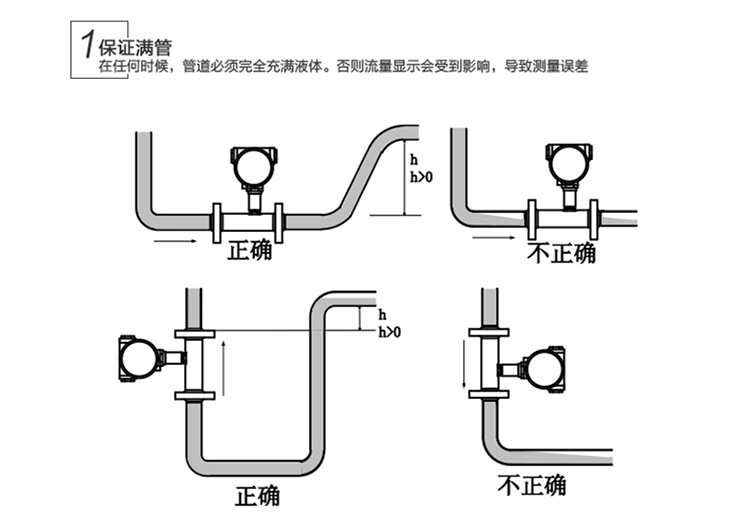

液體渦輪流量計安裝要點



液體渦輪流量計安裝要點



液體渦輪流量計安裝要點



液體渦輪流量計采用渦輪進行測量。它先將流速轉換為渦輪的轉速,再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量,其輸出信號為頻率,易于數字化。圖中感應線圈和磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時,磁路的磁阻發生變化,從而產生感應信號。信號經放大器放大和整形,送到計數器或頻率計,顯示總的積算流量。同時將脈沖頻率經過頻率-電壓轉換以指示瞬時流量。葉輪的轉速正比于流量,葉輪的轉數正比于流過的總量。渦輪流量計的輸出是頻率調制式信號,不僅提高了檢測電路的抗干擾性,而且簡化了流量檢測系統。它的量程比可達10:1,精度在±0.2%以內。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。

參數對照

精度等級
±1%R、±0.5%R、±0.2%R(需特制)
量程比
1:10:1:15:1:20
儀表材質
304不銹鋼、316(L)不銹鋼等
被測介質溫度(℃)
-20~+120℃
環境條件
溫度-10~+55℃,相對濕度5%~90%,大氣壓力86~106Kpa
信號傳輸線
STVPV3×0.3(三線制),2×0.3(二線制)
傳輸距離
≤1000m
信號線接口
基本型:豪斯曼接頭或自帶三芯線纜;防爆型:內螺紋M20×1.5
防爆等級
基本型:非防爆產品;防爆型:ExdIIBT6
防護等級
IP65

液體渦輪流量計特點

       1、液體渦輪流量計具有G(高)、Z(中)、D(低)三種系列,工作壓力***高達到50Mpa。主要用于油田注水系統對高壓水的計量。同時還適用于各種高低壓水機系統的流量檢測。

  2、采用全硬質合金(碳化鎢)屏蔽式懸臂梁結構軸承,集轉動軸承與壓力軸承于一體,大大提高了軸承壽命,并可在少量泥沙與污物的介質中工作。

  3、傳感器采用全不銹鋼結構,(渦輪采用2Cr13)防腐蝕性能好。釤鈷永磁合金作為信號檢測器,輸出信號強,磁穩定性好,可在0-120℃介質中正常工作。  容易維修,流量計有自整流的結構,小型輕巧,結構簡單,可在短時間內將其組合拆開,內部清晰簡單。
