淺談電磁流量計在檢定過程中的技術要求和影響

  電磁流量計是工業流量測量儀表中的一種,由于用電磁流量計測量液體的體積流量,可以不受液體的溫度、壓力、密度、粘度等參數的影響,故無需進行修正計算或參數補償。所以電磁流量計被廣泛應用于化工、石油冶金、化學纖維、水泥制造等工業生產各部門中,因此電磁流量計的檢定、校準也尤為重要,在流量測量儀表檢定、校準中所占比例也越來越大,在這里淺要談一談電磁流量計在其檢定校準過程中應該遵守的一些技術要求及影響因素。

淺談電磁流量計在檢定過程中的技術要求和影響
  1.流量標準裝置的要求及影響:

  按計量標準器的不同,流量標準裝置分為稱重法,容積法和標準表法三種,按試驗介質不同,流量標準裝置分為液體和氣體兩類,我計量所使用的標準裝置為靜態容積法水流量標準裝置。工作原理是將被檢流量計的輸出值與工作量器在測量時間內收集到的水在靜止狀態下的體積相比較經過一定的數學運算,即可確定被檢流量計的計量性能。靜態容積法水流量標準裝置的工作標準是二等標準金屬量器或三等標準金屬量器,二等標準金屬量器的***大允許誤差為±2.5×10-4,三等標準容器的***大允許誤差為±(    0.5×10-3-1×10-3)。使用的金屬量器的準確度等級不同,靜態容積法水流量標準裝置的不確定度亦不相同。一般的靜態容積法水流量標準裝置的擴展不確定度Ur為0.05%-0.2%(k=2)。

  流量標準裝置及配套儀表均應具有有效的檢定證書,裝置的測量結果的擴展不確定度應不大于被檢流量計***大允許誤差值的1/3.

  流量裝置要能夠提供足夠的壓力保證流速的穩定,流速過低也會影響測量精度。

  2 電磁流量計安裝條件的的要求及影響

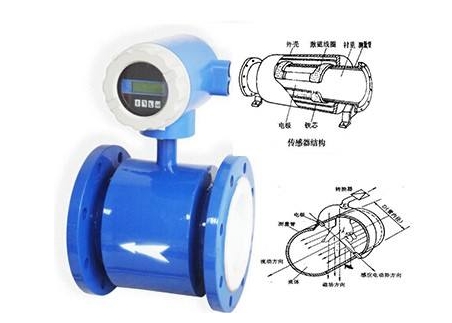

  根據電磁流量計的計量原理,電磁流量計一般由傳感器和轉換器兩部分組成,測量管上下各裝有勵磁線圈,由轉換器提供勵磁電流產生磁場充滿測量管道一對或多對電極裝在測量管內壁(與磁場方向垂直)與液體接觸來檢測并引出感應電動勢,它基于法拉第電磁感應定律測出體積流量與感應電動勢成正比。這就要求流量計檢定安裝時應滿足上、下游側的直管段長度的要求,流量計一次裝置應安裝在離任何上有擾動部件至少 10倍公稱通徑(10DN)和離任何下游擾動部件5DN的直管段中。安裝時應使流量計標志流向與試驗介質實際流向一致,法蘭和墊片要與流量計同軸同心,連接處的密封墊片不得突入流體否則會影響流量計測量精度。在檢定過程中試驗介質要盡量保持充滿試驗管道,無氣泡且為單項穩定無漩渦流動。

  3 傳感器接地的問題及連接電纜匹配問題的影響電磁流量計傳感器電極檢測的流量信號是毫伏級的,且以傳感器內流體的電位為基準的,所以外來干擾對它的影響

  極大,因而,良好的接地很大程度上決定著電磁流量計的測量準確度。試驗介質本身作為電導體,必須排除其他不相關的電磁干擾。電極檢測出的電勢信號,不受外界寄生電勢的干擾。檢定校準過程中對傳感器應有良好的單獨接地線,接地電阻小于10ω。在連接傳感器的管道內若涂有絕緣層或是非金屬管道時,傳感器兩側應裝有接地環。在檢定流量計過程中往往還會忽略連接傳感器和轉換器之間的電纜系統,而盲目地去現場調試或檢查過程地故障,實際上出現連接電纜

  的原因頻度較高。例如:1、將所附整根電纜割斷后重新連接使用一段后連接處吸入潮氣、絕緣下降; 2、信號線末端

  未處理好,內屏蔽層、外屏蔽層和信號芯相互間有短接,或與外殼短接;3、不用規定型號(或所附)的電纜;4、電纜長度超過受液體電導率制約的長度上限;5、液體電導率較低而傳感器和轉換器相距較遠,未按規定用驅動屏蔽電纜,有些型號儀表電纜長度超過30米,電導率低于10-4s/cm時就需用2芯雙重屏蔽的驅動屏蔽層。

  4 檢定環境條件的要求

  溫度的變化會使三極管的靜態工作點發生微小而緩慢地變化,這種變化量會被后面的電路逐級放大,***終在輸出端產生較大的電壓漂移。零點漂移在電磁流量計的檢定過程

  中也是比較常見的,所以每次檢定流量計之前要先對其進行零點校準,檢定的環境條件也是很重要的。

  大氣環境條件一般應滿足:

  —-環境溫度:5℃~35℃

  —-相對濕度:15%~85%

  —-大氣壓力:86KPa~106KPa

  外界磁場、機械振動、噪聲應小到對流量計的影響可忽略不計。

  5 檢定流量點和檢定次數的要求

  電磁流量計流量檢定點應包含下列流量點:qmax、qmin、0.10qmax、0.25qmax、0.50qmax、0.75qmax。當檢定點小于qmin時,該檢定點可以取消。在檢定過程中,每個流量點的

  每次實際檢定流量與設定流量的偏差應不超過±  5%或不超過±1% qmax。對于使用相對示值誤差的流量計,準確度等級等于及優于0.2級的每個流量點的重復檢定次數應不少于6次;準確度等級低于 0.2級的每個流量點的重復檢定次數應不少于3次。對于使用引用誤差的流量計,每個流量點的重復檢定次數不應少于3次。

  6.總結

  電磁流量計檢定的標準裝置、檢定環境、流量計的安裝條件,標定時的流速狀態等各種因素、接地、以及內壁是否結垢等這些客觀條件都會影響到流量計的標定精度。因此我

  們在對其標定時要嚴格按照檢定規程操作,以減小一些影響儀表精度的客觀因素。
