科里奧利質量流量計 工作原理運行與維護

摘要:對艾默生公司的高準系列科里奧利質量流量計工作原理、結構和運行維護進行了闡述, 明確了運行和操作步驟,可以為高準系列流量計的日常運行、檢查和維護提供指導,規范使用人員對設備的操作。
科里奧利質量流量計 工作原理運行與維護
  由于質量流量計在質量流量、體積流量計和密度測上的性能無可比擬,而且對工藝和環境要求低,所以在我國工業領域得到了廣泛的運用。近年來,氣體和液體質量流量計在我國保持著很快的發展速度。文章針對運用較廣泛的艾默生公司高準系列科里奧利質量流量計。
1、結構與工作原理:
1.1、結構:

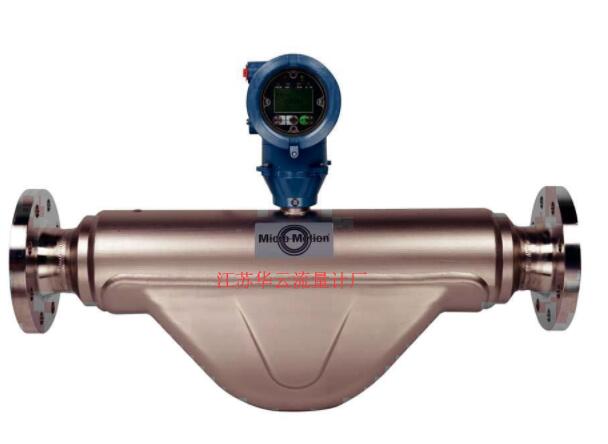

  高準科里奧利質量流量計主要由兩部分組成,分別是傳感器以及變送器。其中,傳感器是用來測量流量、密度和溫度。變送器主要是用來輸出各種信號,同時具備有顯示、基本菜單訪問輸出信號的功能,并且可以和其他系統展開連接。[1]
1.2、原理:
1.1.1、流量管:
  高準科里奧利質量流量計中擁有兩根平行的流量管,介質在流入到傳感器之中后會被均分為兩部分,然后分別流入各個流量管之中。兩根流量管在通過驅動線圈作用后進行相對防線振動,并通過相對振動實現兩根流量管的平衡振動,通過這樣的方式可以有效避免外部振動的影響[2]。
1.1.2、磁鐵和線圈:
  1)磁鐵和線圈組件(稱為檢測組件)安裝到兩根相對流量管之上。其中一根流量管的兩側側管上安裝磁鐵,那么另外一根流量管則是安裝線圈。
  2)每個線圈都會穿過鄰近磁鐵的勻強磁場。每一個檢測線圈所產生的感應電壓會形成正弦波。所產生的這個正弦波就代表了一根流量管相對于另外一根流量管的運動。
  3)兩根流量管彼此相對振動,振動原理與音叉的原理相似。當沒有流量時,所獲得的正弦波就會相互之間吻合。
1.2.3、相位差的產生:
  1)從流量管入口側管流過的質量流會產生一個科里奧利力,這個力會對流量管的振動進行抵制。而出口側管流過質量流的時候,所產生的科里奧利力則會讓流量管的振動得到增強。因為入口和出口側管之上的科里奧利力的方向是相反的,所以會讓流量管出現扭曲運動, 此時就可以利用這個扭曲運動來對質量流量進行測量。
  2)因為流量管所出現的扭曲運動, 在入口側管的運動就會落后于出口側管的運動。所以,就會讓傳感組件之上所獲得的正弦波不同步。
  3)兩個正弦波間的時間延遲稱為相位差,單位為微秒。相位差是一個表示正弦波信號的相位差和頻率的函數。
質量流量計算公式:
Vm=Kflow(Δt-Kzero)(1-(FTC*t)) (1)
  式中,Vm :質量流量(克/秒)。Kflow:流量系數,每產生 1 μs 相差所對應的流量(單位為克/秒/微秒)。Δt :相位差(微秒)。Kzero:傳感器無流量時的相差。FTC:度系數:溫度變化 100 ℃ 時由于流量管剛性變化而引起的流量百分比誤差。t :溫度(攝氏度)。
1.3、流量計參數解讀:
1.3.1、Flow.Cal 系數

  前五位–流量系數即每產生 1 μs 相差所對應的流量(單位為克每秒);后四位–溫度系數即溫度變化 100 ℃ 時由于流量管剛性變化而引起的流量百分比誤差。
1.3.2、Dens.Cal 系數:
  前五位–介質為空氣時的振動管自適應振動頻率,即 K1,Hz;六到十位–介質為水時的振動管自適應振動頻率,即 K2,Hz;后三位–溫度變化 100C 時由于流量管剛性變化而引起的振動頻率的百分比誤差(密度標定是在水或空氣中流量為 0 情況下標定出來的)。
2、安裝:
2.1、安裝要求:

1)流量計的安裝應符合 SYT 6659-2006(用科里奧利質量流量計測量天然氣流量)的安裝技術規范要求。
2)振動管的安裝方向應向上,以***大限度的降低較重氣流組分(如凝液等)沉淀在傳感器的振動部分。
3)兩側的管道在同一水平面內且要對中,管道法蘭應與管道垂直;臨近管道法蘭處使用穩固的支撐固定管道,管道法蘭與傳感器法蘭的螺栓孔對齊; 不應使用傳感器對中管線,不要使用傳感器支撐管線,不應直接支撐在傳感器上。

2.2、安裝步驟:
1)安裝前檢查流量計和所有附件完好齊全。2)關閉支路前后截止閥,放空支路內天然氣至管道壓力為零,對支路進行氮氣置換。3)拆除安裝在計量支路上的短節。4)安裝流量計,確認流量計流向標志與氣流方向一致。5)墊片對中,緊固螺栓,法蘭間的墊片不應突入影響氣流。6)安裝壓力變送器引壓管,打開引壓管的閥門開關,開啟壓力變送器。7) 緩慢打開流量計上游閥門,給管道緩慢充壓,升壓至壓力平衡時進行保壓檢漏。8)對流量計信號、供電線及接地線進行連接,給流量計供電,檢查確認流量計運行是否正常。9)整理現場,妥善保管短節。
2.3、拆卸:
1)關閉支路上下游閥門,放空支路內天然氣至管道壓力為零,開始對支路進行氮氣置換。
2)斷開現場流量計的電源,拆除現場信號線、電源線及接地線,并做好防水措施和線標。
3)拆除壓力變送器引壓管。
4) 拆除流量計,做好流量計保護措施。
5)安裝短節。
6) 進行氮氣置換,并進行充壓檢漏至***高壓力。
7)整理現場,妥善保管流量計及相關配件和附件。
2.4、投運:
1)流量計投入使用前,檢查檢定證書修正系數與流量計設置是否一致。
2) 信號線、電源線連接完好。
3) 檢查所有的法蘭連接處和引壓管接頭及溫度傳感器的插入接頭處是否有氣體泄漏。
4)檢查壓力變送器取壓閥是否全開,壓力、溫度變送器及流量計算機工作是否正常。
5) 檢查上下游壓力是否平衡,打開上下游閥門,投運流量計。
3、常見故障處理:
3.1、出現流量計跳數的原因及解決方法:

1)間歇使用的流量計的小信號切除宜設置為流量計測量上限的 0.5%-1.0%。
2)連續調零 3 次,檢查零點結果的一致性 。
3)若一直零飄,則需注意掛壁問題,配合驅動增益值看
3.2、怎樣判斷在流量計安裝時是否存在應力。
1)兩側的管道不在同一水平面或不對中。
2)管道法蘭與管道不垂直。
3)預留法蘭間距過大或過?。?gt;10mm)。
4)管道法蘭與傳感器法蘭的螺栓孔不對齊。
5)由外部物體支撐在傳感器上、或以傳感器做為管道支撐。
