側壁式超聲波液位計校準
側壁式超聲波液位計是一種利用超聲波在不同介質中傳播特性不同的原理，從外部確定容器內液體界面位置的儀表，廣泛應用于檢測船用消防設備中高壓鋼瓶內的二氧化碳或其他滅火劑，以及其他各類金屬密閉罐體（包括帶壓容器）中儲存介質的容量。對該類儀表進行可靠的校準溯源，確保其工作正常，能夠保障船用消防系統的可靠運轉，在行船安全方面將起到關鍵性作用，具有十分重要的經濟效益與社會效益，目前國內尚無專用的校準裝置。上海市計量測試技術研究院建有液位計 2 m 水槽標準裝置，水槽壁由有機玻璃制成，外徑較大且罐壁相對較薄，受儀器檢測盲區影響，實際無法使用此裝置開展校準。國外也有生產廠家（如 Coltraco）使用玻璃罐配合鋼直尺進行校準。雖然該方法具有直觀、簡單和易實現的特點，但玻璃與現場應用的罐壁材料（鋼）在改變超聲波傳播阻抗上仍有差別，也不易保存，并且使用鋼直尺進行定位測量會受人為因素影響，測量不確定度較大。也有技術人員[1]提出使用鋁桶配合鋼直尺的方案對儀表進行校準，但鋁桶同樣與實際使用環境有所不同，不能準確反映被檢儀表的實際工作情況。
通過對被檢儀表工作原理的研究，可設計一種新型側壁式超聲波液位計校準裝置，用于解決該類儀表的校準問題。由于目前行業內常用的側壁式液位計***大允許誤差通常為 ±10 mm，參照液位計檢定規程 JJG 971-2002 中對檢定設備的要求，所設計裝置的擴展不確定度應不超過 2.5 mm。
1、側壁式超聲波液位計的工作原理：
目前工業現場常見的反射式超聲波液位計多安裝于容器內頂部，通過探頭向液面發射超聲波脈沖并接收反射信號，根據聲速與時間間隔計算出液位高度。而側壁式超聲波液位計則采用非介入測量的方法，基于超聲波脈沖在不同介質中傳播特性不同的原理，通過在容器側壁上外貼探頭的方式判定容器內對應空間是否有液體，以此來確定液位高度[2]。
根據聲學理論，超聲波在不同介質之間的反射與折射主要取決于兩種介質的聲阻抗 Z，其表達式為Z = ρv 式中：ρ — 介質密度； v — 聲波在該介質中傳播速度。

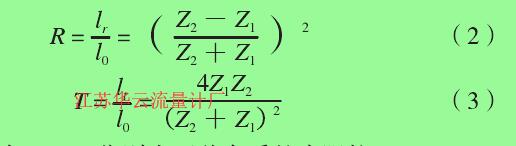

當超聲波垂直于界面入射時，通過聲阻抗可以得到兩個重要的系數，分別為聲強反射率 R 與聲強透射率 T，其表達式為：
2、液體介質選擇：
以消防設備中使用***多的二氧化碳氣瓶為例作為液位計的被檢對象。由于常溫常壓條件下無法直接獲得液態二氧化碳，因此在實際檢測時需要另選一種液體介質模擬鋼瓶中的液態二氧化碳。此種液體介質的聲阻抗需要盡可能接近液態二氧化碳的聲阻抗，從而能夠更加真實地模擬探測儀檢測時超聲回波信號的變化情況并以此判斷液面位置。
根據相關資料可知[5]，二氧化碳氣瓶中的壓力及液氣比例將隨著環境溫度的變化而變化，常溫下鋼瓶中的液態二氧化碳密度約為 1.1×103 kg/m3，而聲波在此介質中的傳播速度為 839 m/s，則液態二氧化碳的聲阻抗為 9.23×105 kg/m2s。
通過對表 1 所示的幾種常用液體介質的聲學特性進行比較，可得同樣條件下酒精的聲阻抗***接近液態二氧化碳，因此選用酒精作為液體介質對被檢儀表進行校準。同時，為了真實還原被檢儀器的測量狀態，采用鋼作為罐體容器的材料。

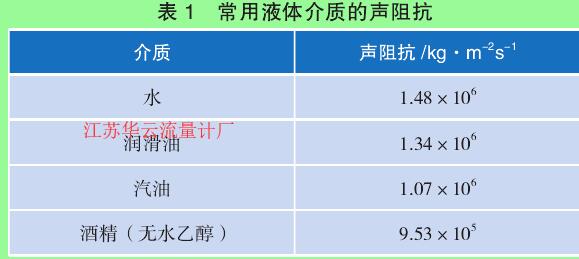

表 1 常用液體介質的聲阻抗
3、裝置結構設計與誤差分析：

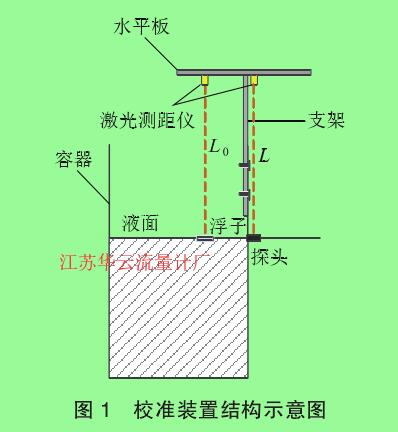

圖 1 校準裝置結構示意圖
根據對裝置結構以及測量方法的分析，此裝置主要系統誤差由以下幾部分組成：
1）激光測距儀的基本誤差：
為便于觀察水平儀及激光測距儀的讀數，裝置的整體高度設為 1.2 m，其中容器高度為 0.8 m，激光測距儀的實際有效測量范圍約為 0.3 ~ 1.1 m。為達到裝置不確定度設計要求，選擇了一款測量準確度較高的激光測距傳感器，其測量范圍小于 3 m，分辨力 0.1 mm，經測長實驗室校準驗證，在有效測量范圍內的***大示值誤差不超過 ±1 mm，擴展不確定度為 0.5 mm。
由激光傳播的準直性可知，激光束的出射角度偏差會傳遞到***終的測距結果中。如圖 2 所示，L為實際液面距離，L′為測得液面距離，由激光傳播的角度偏差 θ 引起的測距誤差 ε 為

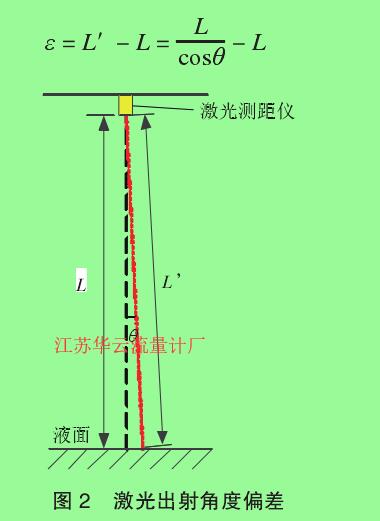

圖 2 激光出射角度偏差
當容器所放置的底面非水平面時，由于容器壁與水平面不完全垂直會造成實際液面與探頭表面不在同一水平高度，進而將產生測量誤差。與激光出射角度偏差類似，此誤差也可通過采用輔助補償方法限制在可以忽略的程度，即在容器底部安裝基座，利用高度可調的腳架調節容器壁的垂直度，使其不超過 6′。
綜上所述，可知所設計裝置的系統誤差及測量不確定度主要由激光測距儀的測量誤差決定，由此推算，該套裝置的總擴展不確定度可以達到 2.5 mm以內，符合預期的技術指標要求。
4、結語：
本文介紹了一種基于激光非接觸測距方法的新型側壁式超聲波液位計校準裝置，真實還原了被檢儀表對二氧化碳鋼瓶進行液位檢測時的工作狀態。與已有的校準裝置相比 , 此裝置不僅測量方法簡便，
