什么是大口徑水流量計 檢定方法和注意事項
摘要:在計量測試研究工作中, 絲毫的誤差都有可能造成誤差及損失, 在不同的計量環境下, 所應當使用的檢定技術也存在差異, 需要根據實際需求進行針對性的選擇。如在水庫和自來水公司的供水檢定中, 由于其水流量計標準大多在DN300以上, 屬于貿易結算類型的水流量檢定工具, 由于其涉及數量較大, 一旦出現誤差, 將會造成較大規模的經濟損失。因此, 《會計法》對此明文規定, 要加強對于大口徑水流量計的檢定力度, 此次研究圍繞其具體方法及注意事項展開分析。

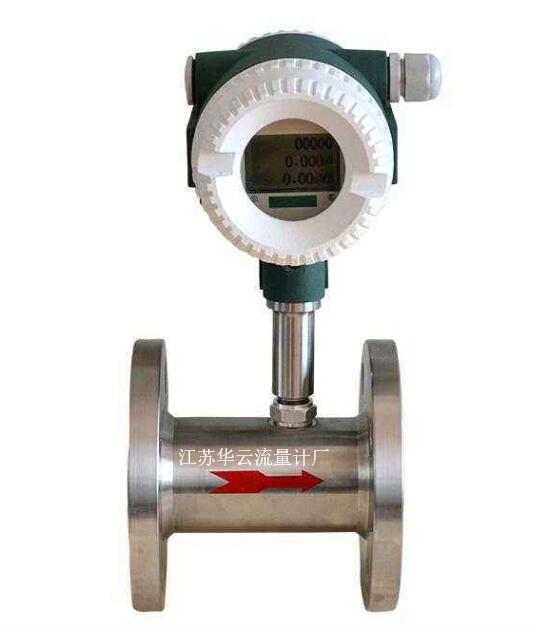

相比較于常規水流量計, 大口徑水流量計的測量通常可以達到400~1500m3/h的范圍內, 如果不具備適宜的標定水池, 在現場進行處理的難度較大。因此在實際檢定工作中, 通常會借助于標注表法對其流量進行統計, 該方法不僅直接、便捷, 而且比較鮮明, 準確度高。

1、標準表選型:
為了確保大口徑水流量計的檢定準確性, 對于標準表的選擇提出了較高的要求, 應當符合精準度高、穩定、適用范圍廣、無需破管、操作簡便等原則[1]。對比分析各種流量計后可以發現, 便攜型超聲波儀器屬于非常適合的選擇, 由于該儀器屬于外夾式安裝, 不必進行停留接管操作, 僅需將換能器布置在原有管道處即可, 這是大部分流量計都不具備的優勢, 借助于該儀器的應用, 無需與檢測對象進行直接接觸, 即能夠完成在線檢定。
在超聲波技術快速革新的背景下, 康創超聲流量計憑借其各方面優點, 能夠充分滿足大口徑水流檢定對于儀器精準度高、穩定、適用范圍廣、無需破管、操作簡便等要求。基于此, 此次研究選擇該類型儀器對大口徑水流量進行檢查, 經過對比分析后, 將儀器型號確定為1010WP, 隨后將該儀器送往相關檢測部門進行檢測, 確定該儀器合格且具有實用性, 能夠作為1.0級標準表運用于大口徑水流量的檢定中。另外, 為了***大限度地控制本標準表的人為誤差, 此次研究選擇在達到檢定現場后, 再對流量計中的誤差參數進行修正[2]。
2、大口徑水流量計在線檢定過程中的注意要點:
2.1、安裝位置的確定:
在各種流量計的使用說明中, 都對其實際安裝進行了規范要求, 但是在實際測量過程中, 實際環境更加復雜, 存在諸多不可控因素, 因此難以達到安裝標準的要求。常見的誤差因素包括直管段長度不足、閥門距離較短、流量計與管道直徑不等, 多種因素的共同作用, 會使水量計在實際應用過程中存在較大誤差。為了加強對此問題的控制, 本研究認為, 應當在檢定現場對實流進行準確標定。在流量計的安裝過程中, 應當首先觀察周邊是否存在擾動源, 并使流量計位置與其保持一定距離, 避免受到干擾;換能器的位置應距離上游10D, 下游5D。在上游設有泵、閥的情況下, 應當盡可能地延長直管段的距離, 將其控制在30D[3]。
2.2、測量參數的修正:
在大口徑水流的檢定現場, 管道情況多樣且難以預測, 其中可能存在大量的非標準管, 如果檢定人員缺乏重視, 習慣性地將其遵循標準管的形式進行安裝, 極有可能導致流量計在安裝之后, 無法發揮參數檢測的作用[4]。這就是管道參數不合理造成的危害, 將會使水量計的檢測數據與實際數據之間存在較大的偏移。由此可見, 在水量實際檢定中, 對管道相關數據進行統計分析的重要性。具體來看, 在管道相關數據錄入過程中, 需要借助于外徑尺對其外徑加以測量, 誤差需要控制在±0.8m m的范圍內;在借助于超聲波水量計對管道相關數據進行統計時, 誤差需要控制在±0.1mm的范圍內, 在管道材料確定后, 還需要對管道內壁進行細致的觀察, 以了解其中是否存在結垢問題, 如果管道內壁存在結垢, 則需在計量儀器中加以記錄。此外, 還應當對流量計相關數據進行檢檢測, 對比分析管道原參數及錄入數據之間是否存在差異, 并及時進行修正, 以期***大限度地防范人為因素造成的測量誤差。
2.3、換能器的安裝:
換能器的安裝方法通常有兩種, 其一是V型安裝法, 其二是Z型安裝法, 兩種安裝方法各自具有優劣勢, 需要根據計量實際情況進行合理的選擇。此次檢定過程中, 主要選用V型安裝法, 這是因為V型安裝法的優勢在于可大幅提升流量計的聲程, 而且有助于其準確度的增強, 在運用V型安裝法的情況下, 換能器之間可加設滑軌, 使兩個換能器保持水平狀態安裝, 提升安裝對稱性, ***大限度地控制管道聲程;對比之下, 換能器Z型安裝法的運用, 難以將兩個安裝器的聲程控制在平面范圍內, 容易因此造成誤差。
2.4、管道內壁的處理:
如果換能器是以V型法安裝的, 在檢定過程中會因為管道內壁缺乏處理, 存在較厚的結垢, 將有可能使其信號檢測效果偏低。對此, 可將其安裝方法改為Z型。
2.5、零點漂移的控制:
零點漂移情況的存在, 會對水量計的檢定結果造成較大的誤差, 為了加強對于該因素的控制, ***大限度地避免零點漂移的出現, 應當選用具有較高聲學性能的耦合劑, 常用耦合劑包括黃油、凡士林等, 借此加強對于換能器性能的控制, 對水量計進行調零, 調零方式主要分為兩種, 分別是靜態調零和動態調零。
2.6、顯示值和信號值的準確性:
在水流量檢定過程中, 流量計能夠實時顯示聲速及信號, 但是在實際檢測過程中, 若發現聲速顯示數值與實際速度不符, 而且相差程度偏高, 則大多是管道參數設置不合理而造成的, 對此, 檢定人員需要盡快對管道參數進行檢查, 對比分析管道參數與實際數據之間是否存在偏差;若檢定過程中出現信號值水平偏低的情況, 多是由于換能器作用效果差所致的, 可由檢定人員對換能器進行觀察及檢測, 評估其安裝是否合理;若檢定過程中發生信號異常的問題, 可能是檢定環境周圍存在干擾源。這就需要檢定人員及時對周圍進行觀察, 使水量計與周圍強磁場、干擾源之間保持較遠的距離。
2.7、管道流速的控制:
在大部分流量計說明書中, 都對管道流速進行了明確的標示, 超聲波流量計在檢定工作過程中, 應當始終將管道流速控制在0.2m/s以上, 以***大限度地避免因為操作不當而產生的誤差對于檢定數據的影響。
3、結語:
大口徑水流量計的在線檢定中, 應當選用超聲波流量計作為檢定工具, 并借此實現量值傳播。本研究認為, 在線檢定期間, 應當加強對以下要點的控制:安裝位置的確定、測量參數的修正、換能器的安裝、管道內壁的處理、零點漂移的控制、顯示值和信號值的準確性、管道流速的控制等。希望通過此次研究, 有助于大口徑水流量計檢定工作的開展, 進而起到壓縮企業送檢成本、提高取用水雙方收益的作用, 使水資源能夠得到優化配置、合理利用, ***大限度地發揮其應用價值。
