熱式氣體環室孔板流量計的電路設計介紹
熱式環室孔板流量計測量電路的總體框圖，其中A/D轉換器、查表計算和顯示(或傳輸)由單片機實現。橋式電路實現了保持ΔT/RH為定值的目的，當流體的環室孔板流量發生變化時，電橋失去平衡，控制電路測量出不平衡電壓，通過改變加熱電流，使電橋重新處于平衡狀態，加熱電流通過電流測量電路轉化成電壓信號，送入A/D轉換器，轉換后的數據經查表、計算，求出對應的環室孔板流量，再顯示(或傳輸)給其他設備。
環室孔板流量計詳細資料：

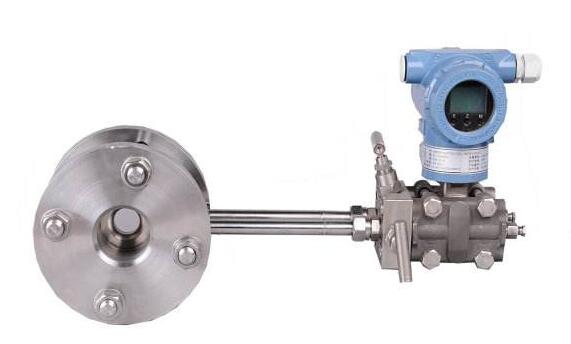

MY-LGKH系列環室孔板流量計是一種采用環室取壓的孔板節流裝置，是測量流量的差壓發生裝置。配合各種差壓計或差壓變送器可測量管道中各種流體的流量。環室孔板流量計廣泛應用于石油、化工、冶金、電力、輕工等部門。
一、孔板流量計的測量原理：
充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。
一體化孔板流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償的新一代流量計，該環室孔板采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。
二、環室孔板流量計的特點：
1.孔板流量計節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
2.孔板計算采用國際標準與加工
3.孔板流量計應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
4.標準型節流裝置無須實流校準，即可投用。
5.一體型孔板流量計安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。
三、孔板流量計的取壓方式：
1、環室取壓標準孔板：屬標準孔板。由于實現了環室取壓，提高了測量精度，縮短了安裝時所需zui小直線管段長度，可在各部門普遍應用。
2、角接單獨鉆孔取壓標準孔板：
屬標準孔板。當管徑在400毫米以上時,多采用此種形式。取壓方式為法蘭單獨鉆孔取壓、圓形均壓環取壓或方形均壓環取壓。孔板形式可為帶柄孔或非標準的圓缺孔板等。
3、法蘭取壓標準孔板：屬標準孔板。它不論管道直徑大小，其上、下游取壓孔中心均位于距孔板兩側端面各式各1時(25.5mm)處，煉油系統普遍采用此種形式。
4、徑距取壓標準孔板：
屬標準孔板。取壓方式為管道取壓。上游取壓孔中心位于孔板前面一倍管道內徑處。下游取壓孔中心位于距離孔板后端面為管內徑之半的地方。
5、小口徑孔板：屬非標準孔板。用于測量10毫米至50毫米管徑內流體的測量。
6、雙重孔板：是由相互按一定距離安裝在直管道中的兩塊標準孔板組成。依流束方向而言，前面的孔反稱為輔孔板，后面的孔板稱為主孔板。輔孔板的截面比m1大于主孔板的截面比m。兩塊孔板構成了類似帶液壁的噴咀。它用于低雷諾數流體或高粘度的流量測量。
7、圓缺孔板：屬非標準孔板，適用于臟污的、或有氣泡析了的、或含有固體微粒的流體流量的測量，其測量精度較低。
8、錐形入口孔板：屬非標準孔板。圓形錐與中心線夾角呈45°，這種錐形入口孔板能適用于雷諾數很低的場合，但管道尺寸不得小于25毫米。
三、孔板流量計選型表：
| 型 號 | 說 明 | ||||||||
| MY-LGKH | 節流裝置（孔板流量計） | ||||||||
| 代號 | 按其結構特征的兩大基本分類 | ||||||||
| K | 孔板 | ||||||||
| P | 噴嘴等 | ||||||||
| 代號 | 按其結構形式細分 | ||||||||
| H | 標準孔板(環室) | ||||||||
| Y | 標準孔板(法蘭) | ||||||||
| K | 標準孔板(鉆孔) | ||||||||
| I | ISA 1932噴嘴 | ||||||||
| L | 長徑噴嘴 | ||||||||
| W | 文丘利噴嘴 | ||||||||
| G | 經典文丘利管 | ||||||||
| S | 雙重孔板 | ||||||||
| Q | 圓缺孔板 | ||||||||
| Z | 錐形入口孔板 | ||||||||
| R | 1/4圓孔板 | ||||||||
| P | 偏心孔板 | ||||||||
| N | 整體(內藏)孔板 | ||||||||
| X | 楔形孔板 | ||||||||
| T | 不在上述之列的特殊節流裝置 | ||||||||
| 代號 | 口徑(mm) | ||||||||
| 10～1600 | 通徑：DN10～1600mm | ||||||||
| 代號 | 公稱壓力（105Pa） | ||||||||
| 2.5 | 2.5 | ||||||||
| 10 | 10 | ||||||||
| 16 | 16 | ||||||||
| 25 | 25 | ||||||||
| 64 | 64 | ||||||||
| 100 | 100 | ||||||||
| 200 | 200 | ||||||||
| 代號 | 介質 | ||||||||
| Y | 液體 | ||||||||
| Q | 氣體 | ||||||||
| Z | 蒸汽 | ||||||||
| GY | 高溫液體 | ||||||||
| 代號 | 材質 | ||||||||
| 1 | 法蘭碳鋼，孔板芯不銹鋼 | ||||||||
| 4 | 全304不銹鋼 | ||||||||
| 6 | 全316不銹鋼 | ||||||||
| T | 其它材質（訂貨時說明） | ||||||||
| 代號 | 配件 | ||||||||
| 0 | 無 | ||||||||
| 1 | 截止閥 | ||||||||
| 2 | 冷凝管 | ||||||||
| 3 | 三閥組 | ||||||||
| 代號 | 其它 | ||||||||
| C | 差壓變送器 | ||||||||
| X | 流量積算儀 | ||||||||
| B | 溫壓補償（熱電阻、壓力變送器） | ||||||||
