差壓式流量計絕壓和表壓的討論
目前,我國氣體流量計量(包括蒸汽,天然氣等)大量使用差壓式流量計來計量。差壓式流量計節流裝置由節流件、夾持環和計量管段組成。它為氣體計量提供節流件前后的差壓。該差壓△p用差壓變送器測量。壓力p用壓力變送器測量,溫度T用溫度傳感器或溫度變送器測量。差壓變送器、壓力變送器、溫度變送器的電信號通過模數轉換進入流量積算儀中進行計算,從而得出通過節流裝置的氣體的量。然而,在目前的計量系統中,我們忽視了一個很重要的參數,那就是大氣壓。忽視了大氣壓取值對計量的影響。氣體計量是用壓力和溫度來計算的,即壓力=壓力變送器測量的壓力(表壓)+大氣壓力。而在現在的計量系統中只是簡單地把大氣壓用101325Pa或當地的平均大氣壓代替,致使壓力=壓力變送器測量的壓力(表壓)+101325Pa或壓力=壓力變送器測量的壓力(表壓)+當地的平均大氣壓,這種做法是不太嚴謹的。

我們追求高準確度的差壓變送器,高準確度的壓力變送器以及溫度變送器,甚至對節流裝置的高要求—好的粗糙度、好的銳角度、好的平面度、好的平行度、好的圓度、好的直管段長度,然后忽視了大氣壓力造成的誤差也是我們不能容忍的。這表明我們的追求有了偏差,忽略了大氣壓力的誤差對計量的影響這個大量。尤其在貿易結算中,流量計因為大氣壓力的誤差引起的累計流量偏差,長時間下來產生的貿易金額往往是非常巨大的,對供需雙方也不公平。
綜上所述,大氣壓力作為一個重要的參數在氣體的計量中的作用是不可忽視的。它必須通過準確的測量才能使計量更準確。在流量計量的實際運用中,應用實際的測量儀表壓力變送器來即時測量。把該信號與差壓、溫度等信號同時送進流量積算儀中,即時修正。

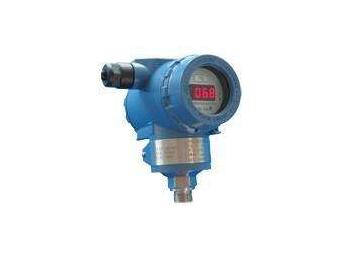

解決方案的討論:壓力變送器有各種量程,(0-100)k Pa的壓力變送器主要用于測量大氣壓力,其他的則直接測量的是壓力,可直接代替壓力變送器和(0-100)k Pa的壓力變送器在實際計量中使用。對于測量大氣壓力的壓力變送器的量程***好設定在比當地的平均大氣壓力高10k Pa處。壓力變送器的廣泛使用應首先由氣體流量計生產和供應部門開始,逐步推廣。對于貿易結算的計量系統,考慮到大氣壓力的影響建議使用壓力變送器測量氣體壓力值。
